Потрясающе просто и просто потрясающе: MOVIMOT®, впечатляющий комплект из мотор-редуктора и цифрового инвертора частоты с диапазоном мощности от 0,37 кВт до
Испытанное оборудование для децентрализованных приводов. мотор-редукторы с инвертором
Ваш проверенный практикой путь к децентрализованным приводам: MOVIMOT®, комбинация мотор-редуктора и цифрового инверотора частоты. Подходит для стандартных мотор-редукторов любой конструкции и любым типом монтажа, оснащенных и не оснащенных системой тормоза. Мотор-редуктор и цифровой инвертор частоты A подходят для подключения к сети напряжением 380–500 В или 200–240 В. MOVIMOT® мощный дуэт для промышленного использования в диапазоне 0,37–4,0 кВт. Даже со встроенным инверотором частоты, MOVIMOT® для установки требует ненамного больше места, чем стандартные мотор-редукторы.
Простые в использование базовые функции могут быть дополнены большим набором специализированных функций. Функция ручной настройки позволит Вам быстро запустить привод в эксплуатацию. Расширенная параметризация возможна с использованием нашего ПО MotionStudio MOVITOOLS®. Вариативность подключения с возможностью использования дополнительных промышленных штекерных разъемов. Возможность использования в любой точке мира благодаря наличию национальных сертификатов.
MOVIMOT® мотор-редукторы серии D могут комбинироваться с нашими двигателями серии DR.. с разными уровнями эффектвиности в базовой комплектации:
- DRU.. = IE4, супер преимум-эффективность
- DRP.. = IE3, преимум-эффективность
- DRE.. = IE2, высокая эффективность
Технология подключения MOVIMOT® гарантирует быстрый, безошибочный монтаж. В устройство встроен распределитель с входами A T для напряжения 400 В, 24 В и сигналов управления. Мы также предлагаем широкий ассортимент периферийных распределительных систем и гибридных кабелей для оптимальной топологии любой системы.
MOVIMOT® приводы с гибридными кабелями могут подключаться к периферийному распределительному устройству и готовы к эксплуатации за секунды. Если требуется сервисное обслуживание, не опасаясь повреждений, разъем может отсоединить любой сотрудник, даже не имеющий технических знаний. Привод можно заменить на новый с возможностью быстрого переподключения. Оборудование является идеальным решением для систем с высокими требованиями к эксплуатационной готовности.
Мы сами производим наши гибридные комбинированные кабели, предназначенные одновременно для электропитания, контрольного напряжения и обмена данными. Кроме того, они оптимально защищены от электромагнитных помех и имеют оптимальное сопротивление.
Сконфигурировать Ваше специализированное изделие
- Подробная информация о Вашем сипециализированном изделии
- Данные САПР-системы и документация для конфигурирования Вашего изделия
- Прямой запрос коммерческого предложения или прямое размещение заказа
Ваши преимущества
-
Быстрый монтаж
Штекерное соединение на корпусе двигателя упрощает замену оборудования во время техосблуживания. -
Простой ввод в эксплуатацию
Ручная регулировка установочных значений. -
Надежная конструкция
Благодаря надежному металлическому корпусу не требуется дополнительная механическая защита. Постоянная защита электронного оборудования по стандарту IP. -
Грамотно разработанный процесс обмена данными
Через стандартизованные интерфейсы полевых шин, поддерживающие работу с любыми моделями современных шин. -
Надежное электронное оборудование
Оптимизированная система охлаждения, не зависящая от работы двигателя, для использования на частоте вращения в диапазоне 300–3000 об/мин. -
Гибкий монтаж
Благодаря периферийным распределительным устройствам, рациональной системе подключения шины и датчиков. Непосредственно на корпусе двигателя или отдельно рядом с приводом.
Особенности
- Векторное управление двигателем
- Полная защита двигателя
- Управление торможением
- Температура окружающей среды от -30 °C/-20 °C до +40 °C
- Управление посредством бинарных сигналов: входные сигналы для вращение по часовой стрелке/останов, вращение против часовой стрелки/останов, изменение установочного значения, изолированный сигнал реле, фиксированные установочные значения, линейное изменение при усороении/замедлении
- Управление посредством обмена данными по полевоей шине, с миниконтроллерами или без них:
- PROFIBUS
- PROFIsafe
- INTERBUS
- Ethernet IP
- DeviceNet™
- CANopen
- Дополнительно встроенный модуль AS-Interface
- PROFINET IO
- SBUSPLUS/EtherCAT®
- Режимы ввода в эксплуатацию: упрощенный, в режиме эксперта или централизованный через ПЛК
- Используется в автономных приложениях. В сочетании со следующими опциями:
- MLU..A: Локальное питание 24 В пост. тока
- MLG.1A: Локальный регулятор установочных значений с питанием 24 В пост. тока
- MBG11A: Регулятор установочного значения для настройки и индикации установочного значения частоты
- MWA21A: Конвертор установочных значений для согласования аналоговых установочных значений (0–10 В, 0–20 мА, 4–20 мА) с RS-485
- Используется в децентрализованных системах в комбинации с перифейрийными распределительными устройствами:
- MF.../Z.3.
- MF.../Z.6.
- MF.../.../Z.7.
- MF.../.../Z.8.
- 3-цветные светодиоды индикации рабочих состояний и неисправностей
- Одобрение: IEC или cULus
Технические данные
Мотор-редуктор MOVIMOT® с инвертором
| Номинальная частота вращения об/мин |
Напряжение В |
Подключение | Питание кВт |
Крутящий момент Н·м |
Тип двигателя |
|---|---|---|---|---|---|
| 280 – 1400 (1700) 300 – 1500 |
3 x 380 – 500 | «Звезда» |
0.37 – 4.0 0.37 – 4.0 |
2.52 – 27.3 2.35 – 25.5 |
DRS.., DRE.., DRN../DRP.. DRE..J, DRU..J |
| 290 – 2900 300 – 2610 |
3 x 380 – 500 | Дельта | 0.55 – 4.0 0.37 – 4.0 |
1.81 – 13.2 1.35 – 14.6 |
DRS.., DRE.., DRN../DRP.. DRE..J, DRU..J |
| 280 – 1700 | 3 x 200 – 240 | «Звезда–звезда» | 0.37 – 2.2 | 2.08 – 12.4 | DRE.., DR..S |
Взрывозащита

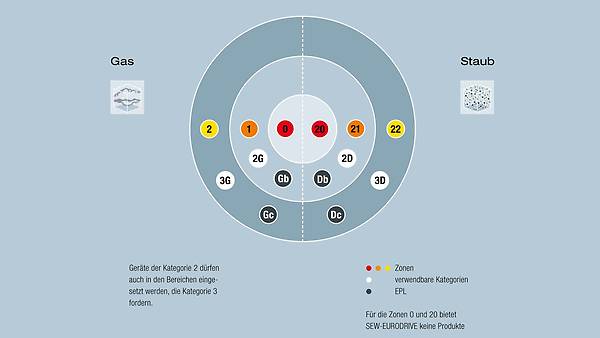

MOVIMOT® соответствует стандарту ATEX в соответствии с оборудованием группы II, категория 3D для использования в зоне 22 (защита от пыли/взрыва)
- Конструкция: с двигателями EDR.. и встроенными инверторами частоты
- Специально для эксплуатации в потенциально взрывоопасных пыле-воздушных атмосферах
- Диапазон мощности 0,25–3,0 кВт, с тормозом или без, для напряжения подключения 400–500 В
| Номинальная частота вращения об/мин |
Напряжение В |
Подключение |
Питание кВт |
Крутящий момент Н·м |
|---|---|---|---|---|
| 1400 | 3 x 400 – 500 | «Звезда» | 0.25 – 3.0 |
1.7 – 20.5 |
| 2900 | 3 x 400 – 500 | Дельта | 0.37 – 3.0 | 1.2 – 9.9 |
Сферы применения
- Системеы горизонтального и вертикального перемещения грузов на больших производственных площадях
- Транспортировка материалов на производствах
- Транспортная логистика и централизованное складирование
